介质:液压油
压力:21Mpa
温度:120℃
转速:300r/min
介质:液压油
压力:21Mpa
温度:120℃
转速:300r/min

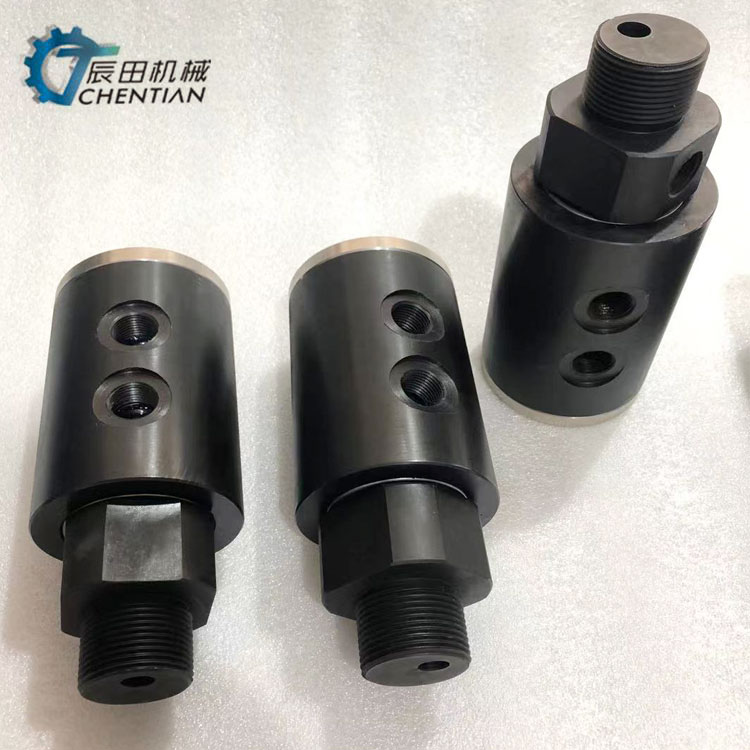

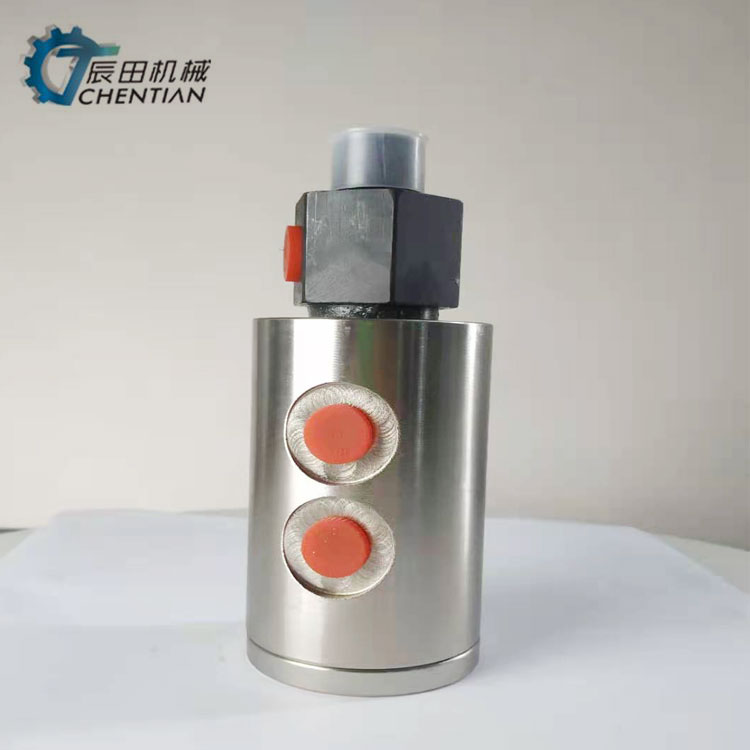

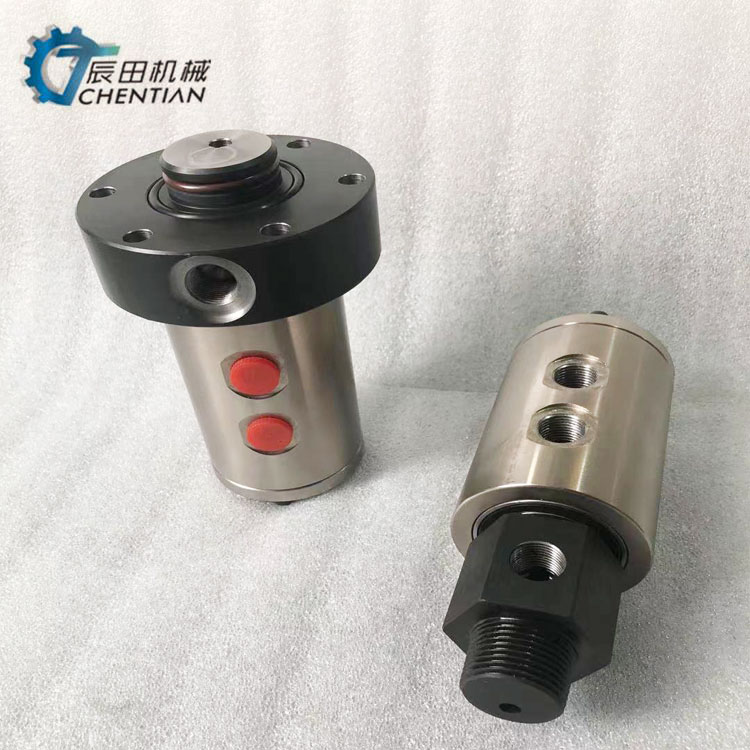

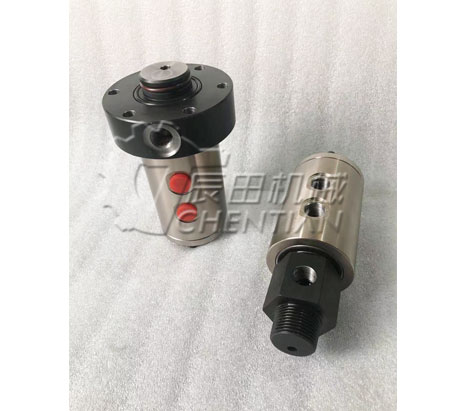

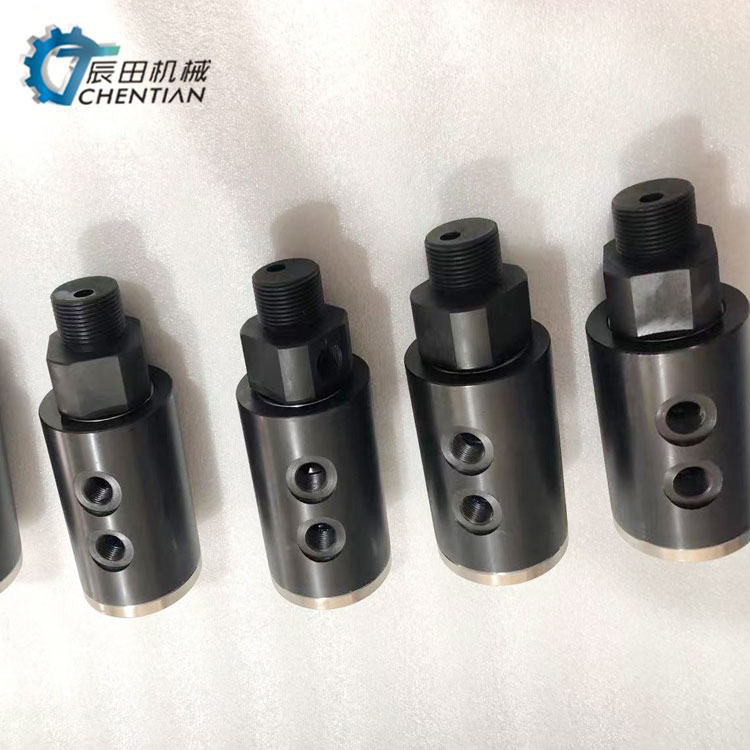

DRF/DRL系列旋转接头是一种专门用于低速高压多通路设备的一种旋转接头,它常用于开卷机,卷取机、液压机械及多通路高压控制器之类设备。
它具有以下特点:
1. 精密轴承终身无需润滑;
2. 专业密封圈保证长寿命运转;
3. 40Cr轴芯经特殊热处理保证了足够耐磨性;
介质:液压油 压力:21Mpa 温度:120℃ 转速:300r/min
此产品用一般用于转动设备上液压油,高压水,电气液,压缩空气等不同价质的输送,以求得旋转设备上液压动力,根据客户的要求可以制造若干个通道,每个通道相对独立,承受较高的压力,应用广泛。例如工程机械的中央回转接头,金属薄板卷取机,开卷机,风电机,数控机床的液压卡盘等很多场合,代替进口高压液压油多通路旋转接头 气动多通路旋转接头

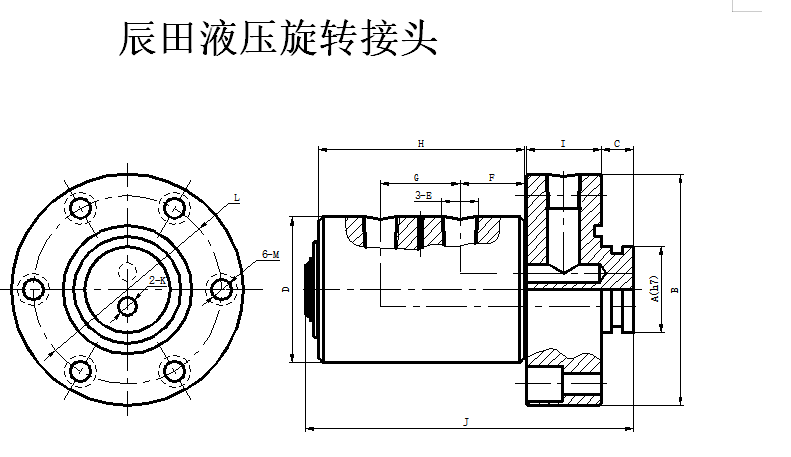

型号 A B C D E F G H I J K L M
CT-1671 40 ∅108 15 ∅68 RC3/8 30 37 96 35 153 ∅8.5 88 ∅9.5
CT-1672 ∅45 ∅118 15 ∅73 RC1/2 34 41 106 40 168 ∅11 96 ∅11.5
CT-1673 ∅55 ∅138 15 ∅88 RC1/2 36 44 117 40 181 ∅15 112 ∅13.5
主要工作参数
高油压压力 30Mpa(300kg)
高温度 100°(更换O形圈材料可达200°)
高转速 800r/min-1
工作压力30Mpa (90r/min-1)
工作压力25Mpa (130r/min-1)
工作压力20Mpa (200r/min-1)
工作压力15Mpa (380r/min-1)
工作压力10Mpa (640r/min-1)
这种低成本系列旋转接头的设计是专用于低速液压应用。其独特的密封圈结构在高压下也能保证无泄漏密封。由于采用了排出口,即使密封终磨损也不会发生通道间的串通泄漏。
密封圈具有以下特点:极小的磨擦系数,极低扭矩
极小的磨损,极长的密封使用寿命
无爬行、粘滞现象,
产品应用范围: 主要应用于钢带的热轧和冷轧、纵剪、横剪、精整、酸洗、镀锌、彩涂等生产线中的开卷机、卷取机等的液压机构传动中,是不可缺少的重要传动部件。
欢迎來人來电洽谈,“急您所急,想您所想,送货上门,服务到家”是我们一贯的服务宗旨,愿我們的产品能为貴公司事业的騰飞助上一臂之力!希望我们能夠成为一對很好的合作伙伴!
