介质:液压油

压力:21Mpa

温度:120℃

转速:300r/min

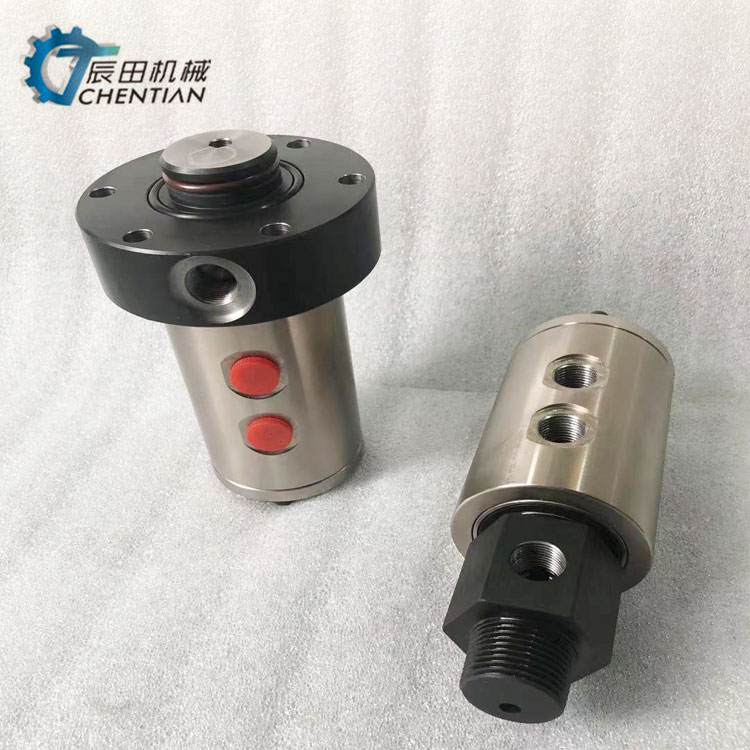

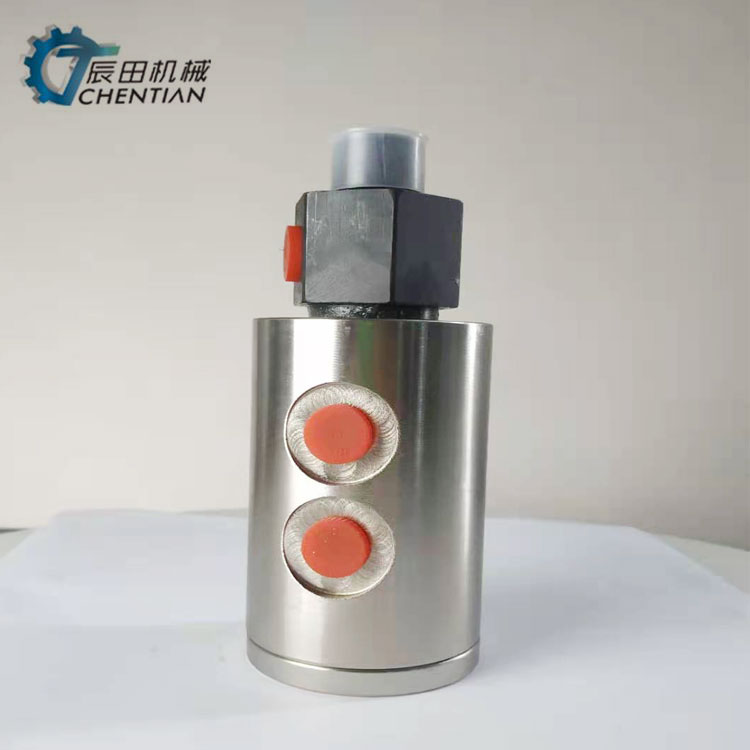

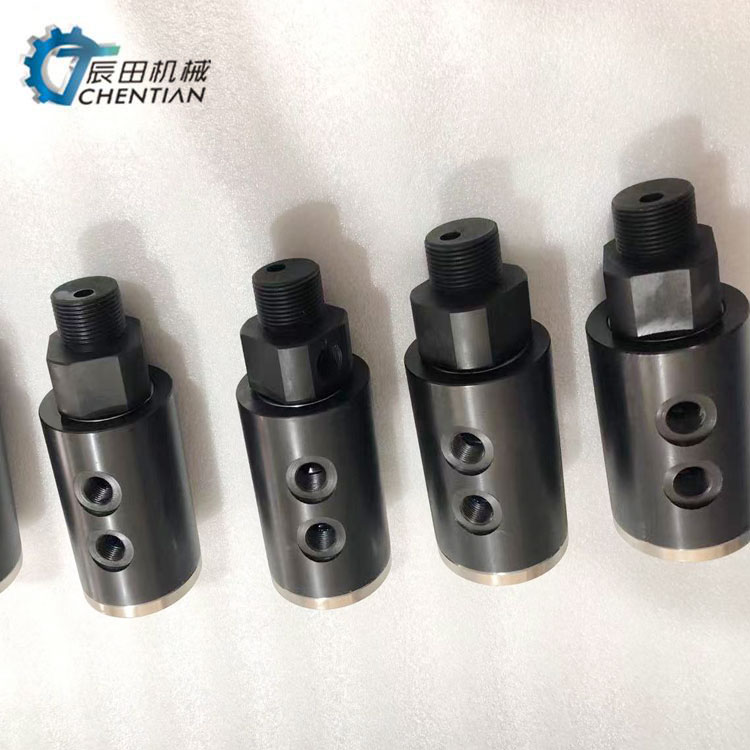

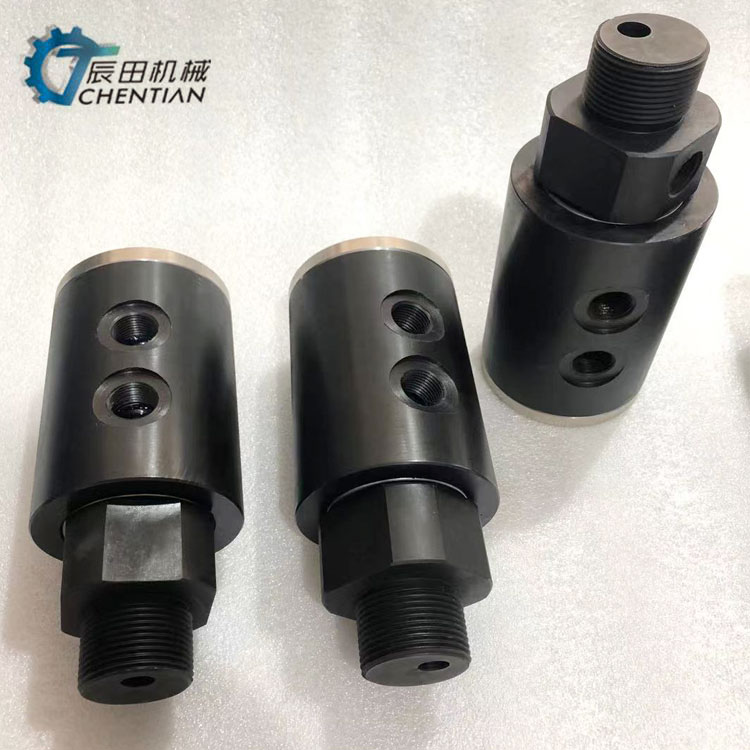

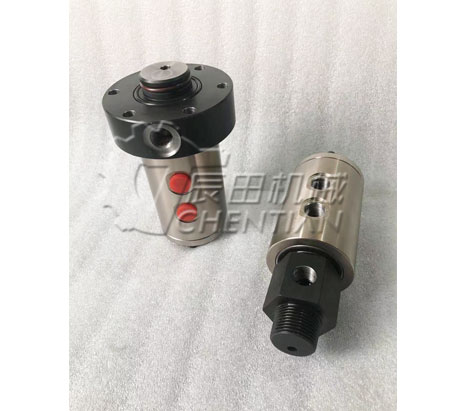

DRF/DRL系列旋转接头是一种专门用于低速高压多通路设备的一种旋转接头,它常用于开卷机,卷取机、液压机械及多通路高压控制器之类设备。
它具有以下特点:
1. 精密轴承终身无需润滑；
2. 专业密封圈保证长寿命运转；
3. 40Cr轴芯经特殊热处理保证了足够耐磨性；


介质:液压油 压力:21Mpa 温度:120℃ 转速:300r/min


此产品用一般用于转动设备上液压油，高压水，电气液，压缩空气等不同价质的输送，以求得旋转设备上液压动力，根据客户的要求可以制造若干个通道，每个通道相对独立，承受较高的压力，应用广泛。例如工程机械的中央回转接头，金属薄板卷取机，开卷机，风电机，数控机床的液压卡盘等很多场合，代替进口高压液压油多通路旋转接头 气动多通路旋转接头

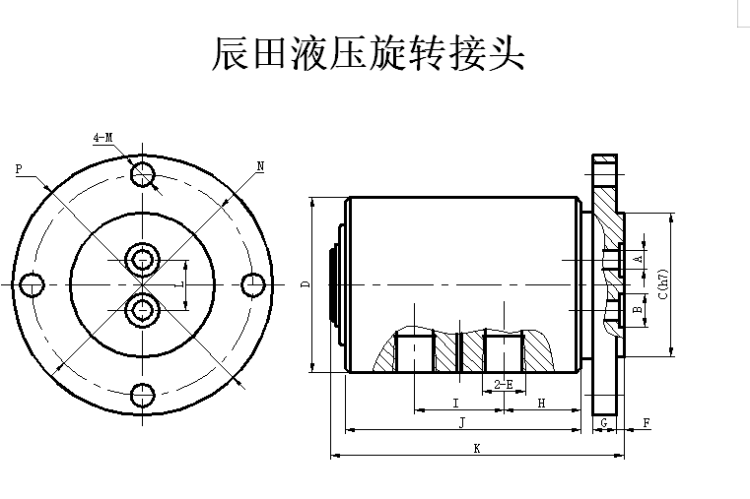

型号     A    B     C    D      E    F   G    H    I   J    K    L     M      N      P
CT-1691   ∅7   ∅12   ∅60  ∅68   RC3/8  3   10   30   37  96   120  18   ∅9.5   ∅87   ∅103
CT-1692   ∅9   ∅14   ∅60  ∅73   RC3/8  3   10   32   37  98   122  21   ∅9.5   ∅92   ∅108
CT-1693  ∅11   ∅16   ∅60  ∅83   RC1/2  3   12   36   44  115  142  24   ∅9.5   ∅102  ∅118
CT-1694  ∅13   ∅18   ∅60  ∅88   RC1/2  3   13   36   44  117  145  26   ∅11.5  ∅110  ∅128
主要工作参数
ø 高油压压力      30Mpa(300kg)
ø 高温度          100°(更换O形圈材料可达200°)
ø 高转速          800r/min-1
工作压力30Mpa (90r/min-1)
工作压力25Mpa (130r/min-1)
工作压力20Mpa (200r/min-1)
工作压力15Mpa (380r/min-1)
工作压力10Mpa (640r/min-1)
这种低成本系列旋转接头的设计是专用于低速液压应用。其独特的密封圈结构在高压下也能保证无泄漏密封。由于采用了排出口，即使密封终磨损也不会发生通道间的串通泄漏。
密封圈具有以下特点：极小的磨擦系数，极低扭矩
极小的磨损，极长的密封使用寿命
无爬行、粘滞现象，
产品应用范围： 主要应用于钢带的热轧和冷轧、纵剪、横剪、精整、酸洗、镀锌、彩涂等生产线中的开卷机、卷取机等的液压机构传动中，是不可缺少的重要传动部件。
欢迎來人來电洽谈,“急您所急,想您所想,送货上门,服务到家”是我们一贯的服务宗旨,愿我們的产品能为貴公司事业的騰飞助上一臂之力！希望我们能夠成为一對很好的合作伙伴！
